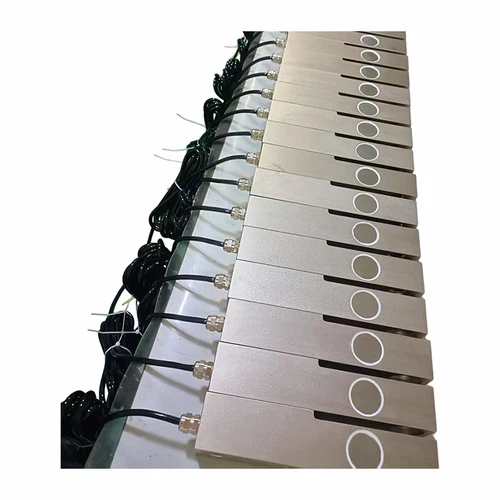

Svėrimo jutiklis (apkrovos daviklis) veikia elastinės deformacijos būdu: veikiant apkrovai, gembinė sija iškrypsta, pakeisdama deformacijos matuoklio išėjimus. Gautas įtampos pokytis sukalibruojamas taip, kad atspindėtų jėgos dydį, kad būtų galima tiksliai išmatuoti statinio ir dinaminio svėrimo programas. Dėl kompaktiško,-lengvai montuojamo-dizaino jis puikiai-tinka gamybos gamybos linijoms ir laboratoriniams bandymams.
Funkcija
1. Didelio- tikslumo svėrimo jutiklis su stabilia išeiga, esant įvairioms apkrovoms, užtikrina patikimą matavimą.
2. Kompaktiška svėrimo jutiklio konstrukcija leidžia integruoti į ankštas vietas neprarandant našumo.
3. Greitas atsako laikas palaiko stebėjimą realiuoju laiku-tiek statinėse, tiek dinaminėse programose.
Pagrindinė specifikacija
| Apkrovos diapazonas |
300kg-3t |
| Nominali išvestis (mV/V) | 2mV/V |
| Visapusiška klaida | ±0,02 %FS |
| Įvesties / išvesties varža (Ω) | 381±4/350±1 |
| Laido specifikacijos ilgis | φ5 * 3m arba pritaikytas |
| Laidų sujungimo būdas | Raudona --------Sužadinimas+ Juoda--------Jaudulys- Žalias -----Signalas+ Baltas -------Signalas- |
Taikymas
Modelis ZH{0}}SBS išsami specifikacija
|
Talpa |
0.3t,0.5t.1t,2t,3t |
Medžiaga |
Legiruotasis plienas |
|
Nominali išvestis (mV/V) |
2.0±0.002 |
Ne{0}}tiesiškumas |
±0,02 %FS |
|
Histerezė |
±0,02 %FS |
Pakartojamumas |
±0,01 %FS |
|
Šliaužimas (30 minučių) |
±0,02 %FS |
Nulinis balansas |
±1,00 %FS |
|
Temperatūros poveikis nuliui |
±0,02 %FS/10 laipsnių |
Temperatūros poveikis išėjimui |
±0,02 %FS/10 laipsnių |
|
Įėjimo varža (Ω) |
381±4 |
Išėjimo varža (Ω) |
350±1 |
|
Izoliacijos atsparumas |
Didesnė arba lygi 5000MΩ |
Sužadinimo įtampa |
5V–10V (DC) |
|
Kompensuotas temperatūros diapazonas |
-10~+50 laipsnių |
Darbinės temperatūros diapazonas |
-20~+60 laipsnių |
|
Saugi perkrova |
150% FS |
Nutrūksta pakrovimas |
300% FS |
|
Kabelis |
Φ5.4 X 3M Arba pritaikyta pagal užsakymą |
Kabelio spalvos kodas |
Įvestis: raudona + juoda- Išvestis: žalia+balta- |
Kontūro diagrama
Konkrečių dydžių lentelė
|
Talpa (t) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
